O editor de etiquetas é uma ferramenta criada pela DJSystem que visa facilitar a criação e edição do leiaute. Nesta tela, conforme imagem 19, pode-se determinar as configurações da etiqueta, inserir e editar objetos, estão disponíveis os objetos Caixa, Código de Barras, Imagem, Linha e Texto, inicialmente ela é apresentada em branco e é preciso inserir os objetos que deseja utilizar.

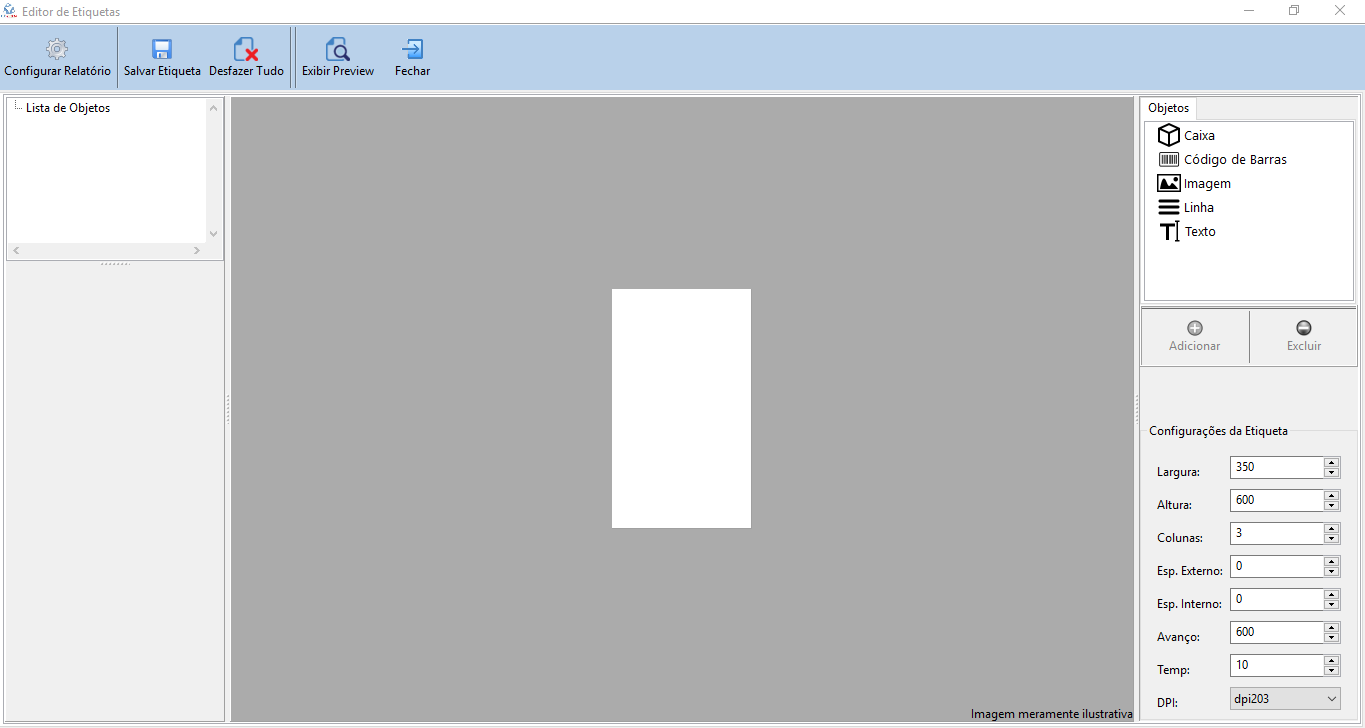

Imagem 19 - Editor de etiquetas.


O exemplo da imagem 20 é do modelo Exemplo Etiqueta (35 x 60), os objetos Texto e Código de Barras possuem a opção Campo (Banco de dados), nele serão exibidos os campos do banco de dados utilizados na criação do arquivo no LazReport e através desta opção podem ser vinculados a esses objetos, o objeto Imagem aceita imagens no formato BMP Monocromático.

Ao selecionar o objeto na etiqueta serão exibidas as opções de campos a serem editados do lado esquerdo, abaixo da Lista de Objetos. Acima da Lista de Objetos são exibidos 4 botões que possuem a função de alterar a ordem dos objetos contidos na lista, caso a Caixa seja inclusa após a inserção dos outros, ao tentar clicar nos objetos no leiaute da etiqueta não será possível selecioná-los, para que consiga novamente, será preciso alterar a ordem da Caixa, deixando-a como o primeiro objeto da lista.

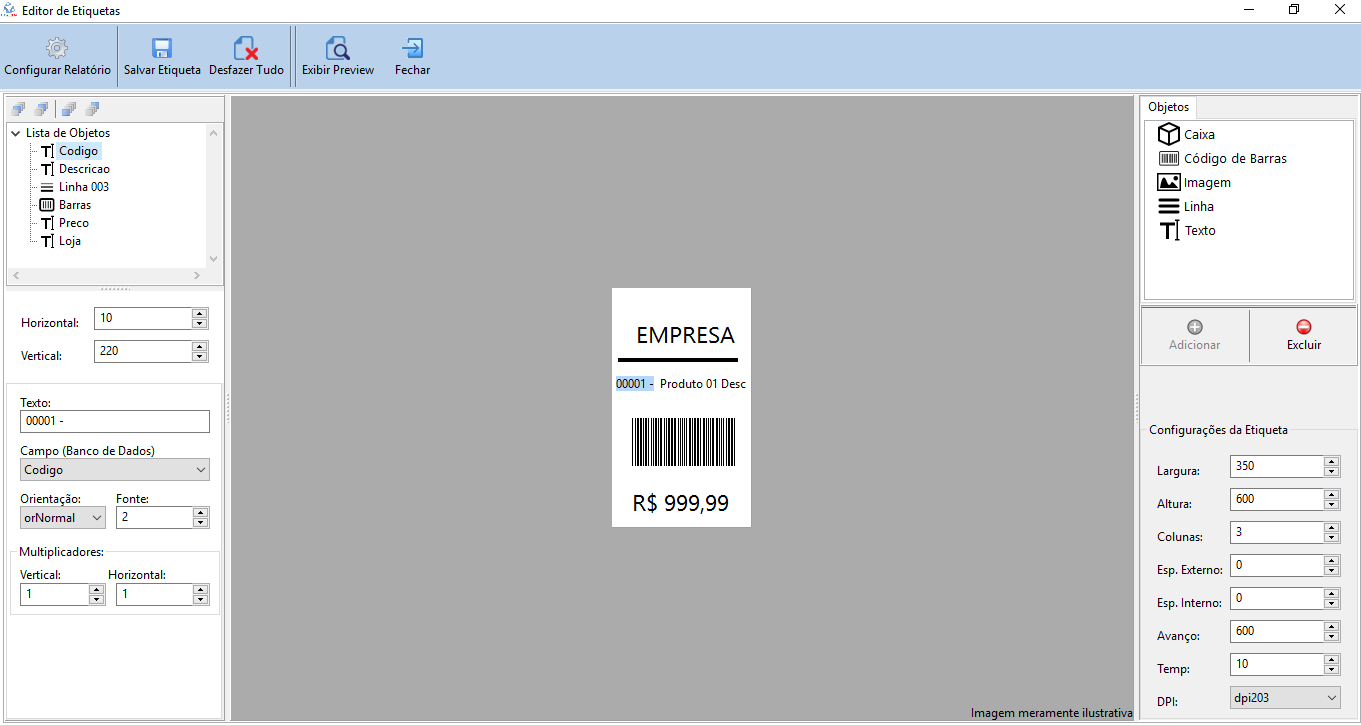

Imagem 20 - Exemplo de etiqueta 35 x 60.


Nesta tela ainda são exibidas as opções Configurar Relatório, que retornará para a tela de edição do LazReport, Salvar Etiqueta, Desfazer Tudo, Exibir Preview e Fechar. Ao selecionar a opção Exibir Preview será exibida a etiqueta como será impressa, no exemplo da imagem 21 foram configuradas 3 colunas de impressão.

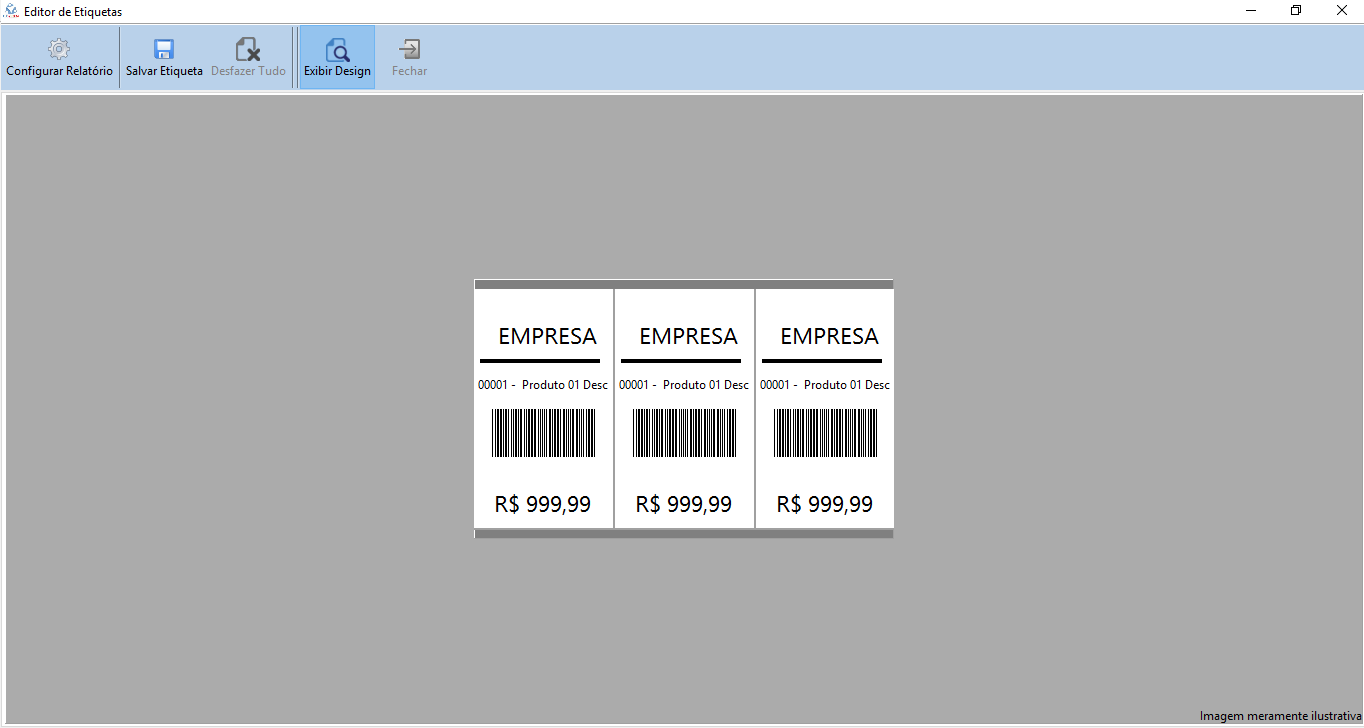

Imagem 21 - Exemplo de 3 colunas de impressão.


Após desenvolver a etiqueta e salvar clique em fechar, assim será redirecionado para a tela do gerador de relatório e etiquetas e a etiqueta desenvolvida deve constar na lista do gerador.
